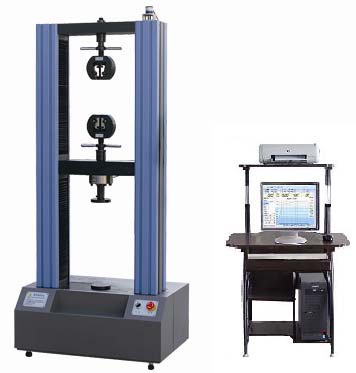

AOB-50 E Serisi 50 kn Bilgisayar Destekli Çekme-Kopma-Eğme- Basma Üniversal Test Cihazı

Elektromekanik Test Makineleri göre Bilgisayar Kontrol lü olarak tasarlanmış ve üretilmiştir, ASTM, ISO, DIN, GB vb standartları karşılamaktadır . Bu cihazlar çekme ,kopma ,germe, sıkıştırma için geniş bir malzeme aralığı için uygundur.Düşük devir'de test yapmak mümkündür.Müşteri isteğine göre çok özel tesler yapabilinir , Metal, kauçuk, plastik, tekstil,kablo vb birçok sektörde testler yapılabilinir. Bu makine servo motor işlevini yazılım ile kontrol edilebilinir ve verileri işleyerek sorunsuz tesler yapar ve raporlar. Windows sistem tabanlı yazılım, test sonuçları otomatik hesaplanması yapmak mümkün.Sistem çekme dayanımı, akma dayanımı, alt / üst orantılı stres noktası vb Bu sistem ile test Raporu oluşturma işlevi çok basit hale getirir. Bu cihaz ; demir ve çelik fabrikası, bilimsel araştırma enstitüleri, laboratuarlar, altyapı inşaat organları, araştırma ve öğretim için makine tesisleri ve eğitim, vb.

Model

AOB -S1E/2E/5E

AOB -1/2/5/10/20E

AOB - 50/100E

Max. load

kN

1/2/5

1/2/5/10/20

50/100

kgf

100/200/500

100/200/500/1.000/2.000

5.000/10.000

Yük ölçüm aralığı - Load Measure Range

2%~100% of F.S

Yük Doğruluğu - Load accuracy

±1% of the reading

Deformasyon Ölçüm Aralığı - Deformation measuring range

2%~100% of F.S

Deformation accuracy - Deformasyon doğruluğu

±1% of the reading

Position resolution - Pozizyon çözünürlüğü

0.001mm

Position accuracy - Pozisyon Doğruluğu

1%

Vertical test space (mm) - Dikey Test Alanı

910

1270

1350

Total crosshead travel (mm) - Toplam çaprazbaşlık

800

1220

1300

Column spacing (mm) - Kolon Mesafesi (mm)

150

400

570

Max. tensile space (mm) - Max Tensile aralığı (mm)

910

750

700

Max. compression space (mm) - Max Basma Mesafesi

865

1080

1150

Tensile jaw for round specimen(mm) - Yuvarlak Numuneler için çene içi aralıklar

/ 1

Φ4~Φ14

Φ4~Φ20

Tensile jaw for flat specimen (mm) - Düz Numuneler için çene içi aralıklar

0~8

0-14

0-21

Width x height of jaw (mm) - Çene genişlik ve yükseklik

40 x 50

35x55

40x55

Compression platen diameter (mm) - Basma Çenesi çapı

Φ50

Φ100

Bending fixture span(mm) - Üç nokta Eğme

/ 2

10-300

20-400

Length of bending roller (mm)- Silindirik eğilme uzunluğu

/

100

Diameter of bending roller (mm) - Silindirik eğilme çapı

/

10

20

Height of bending supporter (mm)

/

50

90

Frame axial stiffness (kN/mm) - Çerçeve Eksenel sertlik

8

30

250

Power supply - Güç Kaynağı

1 phase, 220V/110V, 50Hz/60Hz

Power (kW) - Güç

0.4

1

1.5

Dimension (mm) - Ebatlar

385x550x1415

700×540×1680

700×540×1820

Weight (kg) - Ağırlık

55

120

210

Shipping dimension - Ebatlar

900x500x1600

1150 x 810 x 2285

1150 x 810 x 2485



Diğer Teknik Özellikler:
Yüksek doğruluk ve hassasiyetli test hızını kontrol etmek için servo motor kontrolü
Düşük gürültü ve yüksek sürüş verimliliği garanti altına almak için hassas vida sistemi
Yüksek hassasiyetli yük hücresi test yükü ölçmek için
Deplasman ölçmek için yüksek doğruluğu, fotoelektrik encoder.
LCD Kontrolör, güçlü bir işlevi vardır, test yükü, yer değiştirme, test hızı, test durumu ve
aynı zamanda pik yük tutma, tepe deplasman tutarak ve orijinal kendini geri işlevi vardır
konumu.
Binlerce test fikstür farklı test isteğine göre kullanılabilir;
Kompakt yapısı ile kolay kullanım.
Güvenliği garanti denetleyicisi limit switch ve ayarı
