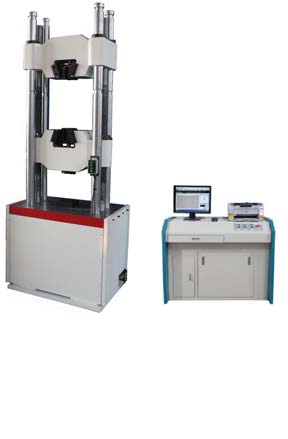

WAW - Serisi Hidrolik Çekme - Basma Test Cihazı

Katalog içintıklayınız.

AOB Marka WAW- Serisi Bilgisayar Kontrol Servo Hidrolik Üniversal Test makine ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8MJIS Z2241-1998,ISO75000-1, ISO4012, ISO10065 ve uluslararası ve ulusal özellikleri karşılamaktadır, metal ve metal olmayan farklı test fikstür ekleyerek gerginlik, sıkıştırma, bükme, kesme ve diğer testleri yapabilirsiniz.Test yükünü sağlamak için silindir yağı ve pistonlu hidrolik sürücü paketi kullanarak yük hücresi ve fotoelektrik enkoder, bilgisayar, test yükü gibi test parametreleri gösteren zamanında piston inme, numune deformasyon ve çeşitli test eğrileri vb değerleri gösterir. Bu makine servo kontrol modu ile güçlü işlevi yazılım ve bilgisayar veri işleme ve test raporları sorunsuz çalışan bir sistmedir.
Windows sistem tabanlı yazılım test sonuçları otomatik olarak hesaplanırken, yani çekme dayanımı yapabilmek, üst / alt akma dayanımı,stres noktası vb Rapor oluşturma işlevi çok basit yapar. Kendi formatında test raporu yapar ,Demir çelik fabrikalarında, bilimsel araştırma enstitüleri, laboratuarlar, altyapı, inşaat organların, makine tesisleri,eğitim, araştırma ve öğretim vb.yerlerde test yapında kullanılmaya uygun bir sistemdir
.



Model

AOB - WAW-300E

AOB - WAW-600E

AOB - WAW-1000E

AOB - WAW-2000E

Maksimum Kapasite (kN)

300

600

1000

2000

Yük Hassasiyeti

<±1% from 2% to 100% of full scale

Max. Çekme Mesafesi Pistonun hareket mesafesi dahil  (mm)

650

700

700

1100

Bilgisayar Veri İşleme

Üst ve alt akma, Maksimum yük noktası, kırılma noktası, stres, deformasyon, uzama hızı, elastik modülü ve Rp0.2.etc yük testi

Düz Numunenin Sıkıştırma Kalınlık (mm)

0—15

0—30

0-40

0—60

Yuvarlak Numunenin Sıkıştırma Kalınlık (mm)

Ø 9—32

Ø 13—40

Ø 20—60

Ø 30—80

Max. Sıkıştırma Test Alanı Test Tezgahı hariç (mm)

630

630

680

850

Sıkıştırma Plakaları  (mm)

Ø120

Ø 120

Ø 150

Ø 200

Kesme Çapı (mm)

10

10

10

10

İki kolon arası çekme test mesafesi  (mm)

440

480

570

750

Ayarlanabilir Hız aralığı
(mm/min)

200

200

150

150

Motor power (kW)

2.5

2.5

3.5

8.5

Ağırlık (kG)

1500

2600

3700

9800

Makine Ebatları (dahil max. stroke  pistonun) mm3

725x560x1950

770x600 x2100

900x670x235 0

1300x900 x3530

Hidrolik Yağ ebatları

550x550x1450

550x550x1450

550x550x145 0

650x750x1450

Diğer Teknik Özellikleri :
Yük ölçümü yüksek doğruluğu, güvenilirliği ve tutarlılığı sağlamak için yük hücresi benimseyerek;
ASTM E4, ISO75000-1, EN 10.002-2, BS1610, DIN 51221: Yük aşağıdaki standartları karşılar veya aşar.
Deplasman ölçümü: yüksek doğruluk ve istikrar ile optik enkoder benimser;Yük çerçeve dört sütunlu sistemin sert vidalı mil ile hidrolik yol tutuş çene ve çene içi yataklarının numune yi sıkıştıması ile numunenin sıyırma ve kaçma gibi bir durumu mümkün değildir.
Çekme Koparma , Bükme , eğme Üç nokta eğme testleri gibi bir çok testi yapmaya uygun bir sistemdir
Hassas yük hücresi ve encoder ile güvenilir testler yapabiliriz.
Yüksek hassasiyetli elektronik ekstensometre hassas uzama yapılabilinir ve aşağıdaki standartlara: ASTM E83, ISO 9513, EN 3846 ve EN 1002-4.
Kompakt yapısı: ikili test alanlarda ve farklı test yapmak için test alanı ayarlamak için kolay
değişen uzunlukta numuneler; makine dört sütun ve iki vida ile güçlü sertlik vardır;
Hidroli Çene sistemi Otomatik kapanarak numune sıkıca sıkıştırır
Çoklu koruma yazılım ve donanım aşırı yük koruma, pozisyon sınırlı koruma ve piston
çapraz kafa yüksel hassasiyetlidir;
Test raporu, müşterilerin ihtiyaçlarına göre elde edilebilir;
Testleri ile iletişim kurmak için test verileri Yönetimi: Access, Excel ve diğer bu tür yazılımları kullanır
veri tabanı;
Sıcaklık ve gerilim biraz etkisi ile istikrarlı bir performans;
Çoklu Servo kontrol modu: Yük (Stres) Kontrol Hacmi (İnme) Kontrol, Strain (Deformasyon)
Kontrol edin. Tutmak Yük, Deplasman tutulması, Özelleştirilmiş programlama Kontrol, vb.
