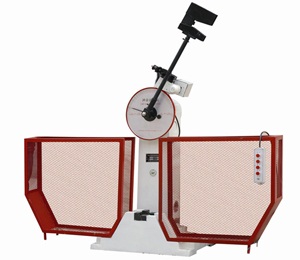

JB 300 B Yarı Otomatik







metalurji ve makine üretim birimleri vazgeçilmez bir test aracı olma, canlı yük altında metal malzemelerin darbe dayanımı performansını test etmek için kullanılan ve aynı zamanda yeni malzemeler araştırma kurumları araştırma için gerekli bir test aracıdır.

Teknik özellikleri:
1. Tek sütun yapısı ile konsol tipi sarkaç asılı modu; sarkaç vücut U-şekilli;
2. Kesici etkisi yüklü ve sabit ve vida ile rahat ve kolay değiştirilecek;
3. Örnek sadece kirişlerin ile desteklenen;
4. Güvenlik görevlisi pin, güvenlik görevlisi net ile sağlanan bir ilke makine üzerinde düzenlenmiş;
5. Test makinesi, yarı-otomatik bir şekilde kontrol, elektrik kontrolü için gerçekleştirilen sarkaç yükselen, sarkaç, asılı etkileyen ve sarkaç yerleştirerek enerji numune etkilenen sonra kalan kırık otomatik olarak bir sonraki test için sarkaç çıkabilir; böylece test makinesi ardışık etki testleri veya metalurji ve makine imalat sektörlerinde büyük miktarda etkisi testleri ile ilgili yapmak laboratuarlarında kullanılmak üzere uygundur.
Sarkaç Darbe Test Makinası uluslararası GB/T3803-2002 Test uygun olarak test makinesi ve metal malzemeler için darbe testi uluslararası GB/T229-2007 Metal Charpy Çentik Darbe Test Yöntemi göre yapılır.

Miikrobilgisayar ekran tipi darbe test makinesi mikrobilgisayar kontrolü, elektrikli sarkaç, darbe yükselen sonuçları, ölçülen mikro bilgisayarlar tarafından hesaplanan ve dijital olarak görüntülenir ve çıktısı alınabilir, yüksek çalışma verimliliği ve yüksek test doğruluğu önemli bir etki emilen enerji, darbe elastikiyet, sarkaç yükselen açısı ve ortalama değer testleri hesaplanabilir ve dijital görüntülenir. Test verileri ve zaman testlerin ortalama değer çıktısı alınabilir.









Teknik Bilgiler

Sarkacın maksimum darbe enerjisi  :

150 /300 Joule 250/500 Joule ,500/800 Joule

Sarkaç Düşme Açısı :

150 derece

Sarkaç etkili ağırlığı :

20,59 Kg/20,02 Kg

Skaladaki min.ölçüm değeri

0,1 Joule

Sarkaç vuruş hızı

5.2 m/sn ,5,4 m/s, 5,9 m/s

Tesbit edilen enerjinin kabul edilen toplam sürtünme kaybı

0,5 % potansiyel enerji
Sarkacın dönme ekseninden numunenin merkezine olan yükseklik

750 - 800 mm

Numune merkezinden fiziksel çarpma merkezine olan yükseklik

±8,00 mm

Örsler arasındaki mesafe 40 mm + 0,2 mm

Test Parça Örsleri açısı

78 - 80 derece

Örslerin meyil açısı

00

Örslerin radyüsleri

1,5 mm - 2,5 mm

Çekiç maksimum en 18 mm

Çekiç kenar açısı

30 derece

Numune Ebatları

Uzunluk 55 mm ± 0,6 mm, En:10 mm ± 0,11,Yükseklik 10 mm 0,11 mm

Makine Ebatları 2, 1 m x 0,6m x 1.34m

Ağırlık :

450 kg /650 kg /2300 kg

Cihaz ile beraber verilenler :

Charpy Test Çekic 1 Adet

  Izod Test Çekici 1 Adet
  Izod numunesi ve Charpy için ayar aparatı 1 Adet
  Çekiç için bağlama parçası
  Allen anahtar 4 , 6 , 8 mm
  Analog veya Dijital sistemi
  Düz anahtar 10/11 mm

Kalibrasyon sertifikası :

İsteğe göre Akredite kurumdan verilebilinir
