Ölçüm Mikroskop

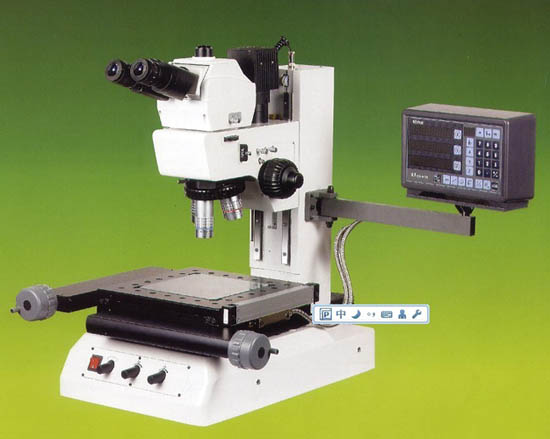

XJP-600 Çok Fonksiyonlu Ölçüm Mikroskobu geliştirilen ve yarı iletken Sanayi, gofret üretimi, elektronik bilgi sanayi ve metalurji endüstrisi amaçlanmıştır. Gelişmiş bir Metalurji Mikroskobu gibi, çeşitli metal alaşımlar ve yapısını belirlemek ve analiz etmek için kullanılır. Ve bu da yaygın olarak, tedavi sonrası, Döküm kalitesi, Malzeme ve Metalurji yapısı araştırma ve analiz etmek için fabrikalar, laboratuarlar, vb kullanılır.Tasarım ihtiyacı olan ergonomi ile toplanır ve işinizi yaparken rahat ve sakin hissetmenizi sağlar.

1. Parlak ve geniş görüş alanı, açık ve istikrarlı bir pozitif görüntü sağlayabilir.
2. UIS Yükseklik resoluion, uzun çalışma mesafesi ve sistem hedefi görüntüleme teknolojisi düzeltmek sonsuz ışık yolu benimseyin.
3. Karanlık ve parlak bir alan gözlem de dahil olmak üzere tüm gözlem yöntemleri, objektif, compotible sonsuz hedefi çoklama teknolojisi genişletme, polarizasyon, her bir gözlem yöntemi yüksek net ve keskin bir görüntü sağlamak.
4. Asferik yüzey Kohler aydınlatma, görüntüleme parlaklığı artmaktadır.





Specification
Viewing Head
Humanized head, Inclined adjustment 0°~45°
Interpupillary Diatance: 50mm~75mm
Eyepiece

WF 10/25mm (WF15×, WF20× for selection)

WF 10×/20mm, crosshair with reticule 0.1mm
Objective

Long working distance Ifinity Plan Apochromatic objectives:
5×/0.15 W.D. 44mm
10×/0.30 W.D. 34mm
20×/0.35 W.D. 30mm
20×/0.35 W.D. 30mm

Nosepiece
Quadruple nosepiece with center adjustable

Profile
illumination

Light Source: Halogen Bulb 12V/50W
Optics system: Telecentric light system with aperture
adjustable
Function: Light intensity and Brightness Adjustable
Surface
illumination
Light Source: Halogen Bulb 12V/50W
Optics system: Kohler illumnation with aperture iris
diaphragm and field iris diaphragm
Function: Light Intensity and Brightness Adjustable
Polarizing Device
Analyzer 360°rotalable, both Polarizer and Analyzer can be
moved out of the light path
Display Device
Axie number: 2 or 3 axes
Resolution: 0.001mm / 0.005mm / 0.0005mm
Function: Zeroing, Direction Switching
Data output, TTL Signal
Electrical Source: AC 85V - 230V
Checking Tool
0.01mm Micrometer
Stage
X-Y Moving Range: 100mm × 100mm
Z Axle Moving Range: 150mm
Focusing: Focusing adjustment by hand
Measuring: Linear Code Encode: 3 axes: X/Y/Z
2 axes: X/Y
Resolution: 0.001mm/0.005mm/0.0005mm
Measuring accuracy: Measuring basis in 20±1?
Floating function: X and Y can quickly disconnect
X-Y Stage surface Size: 286mm × 286mm
Glass object stage effective Size: 180mm × 180mm

Optional
Accessory

Two-dimensional measure software
Micrometer eyepiece
1.3Mega?2.0Mage?3.0Mage?
5.0Mega pixels CMOS Digital camera eyepiece
Photography attachment
and CCD Adapter 0.5×? 0.57×? 0.75×
Long working distance objectives: 2×, 100×
CCD Camera, colour 1/3”High resolution 520TV lines
Angle Division Value
